Upewnij się, że wszystko jest właściwie dobrane!
Właściwości obrotowe zestawu kołowego nie zależą tylko od zastosowanego koła. Bardzo istotnym elementem jest dobór odpowiedniego mocowania do zastosowania i środowiska w jakim zestaw będzie używany.
| Prędkość: | przetestowane przy 4 km / h |
| Średnica: | im większy widelec, tym większa nośność |
| Środowisko: | w zależności od temperatury, wilgotności itp. |
| Budowa: | rodzaj głowicy skrętnej, grubość stali nóg widelca |
Poniżej znajduje się pełna lista standardowych typów mocowań obrotowych, które sprawdzają się w najróżniejszych aplikacjach.
Stalowe ocynkowane mocowania obrotowe:
1. Mocowanie instytucjonalne fi 30-40 mm
Prosta konstrukcja widelca stosowana jest w zestawach kołowych meblowych oraz instytucjonalnych/aparaturowych. Mocowanie posiada łożysko obrotowe z jednorzędową bieżnią kulek. Zestawy te stosowane są w urządzeniach o małych i średnich obciążeniach jak szafki, fotele, ekspozytory i kosze wystawiennicze, różne stojaki i wózki.
2. Mocowanie instytucjonalne JD-BD fi 50-125 mm
Seria JD-BD to widelce obrotowe do lekkich zastosowań instytucjonalnych. Udźwig dynamiczny od 40 do 120 kg przy kole 125 mm.
Mocowanie posiada podwójną bieżnię kulek w głowicy skrętnej. Temperatura pracy -20 ° C do + 80 ° C.
3. Mocowanie instytucjonalne i przemysłowe lekkie udźwigi JP-BP
Seria JP-BP to widelce obrotowe do lekkich zastosowań przemysłowych: do 250 kg przy średnicy koła do 125 mm, do 400 kg przy średnicy koła 160-200 mm. Udźwig podany na jeden zestaw kołowy.
Mocowanie wykonane z głęboko tłoczonej stali ocynkowanej, posiada podwójną bieżnię kulek w głowicy skrętnej oraz tworzywowy pierścień uszczelniający. Temperatura pracy -25 ° C do + 80 ° C.
4. Mocowanie przemysłowe średnie udźwigi JT-BT
Seria JT-BT to widelce obrotowe do średnich zastosowań przemysłowych. 500 kg udźwigu dla kół o średnicach 100-200 mm. Udźwig podany na jeden zestaw kołowy. W serii średniej dostępne są mocowania z hamulcem kierunkowym DT.
Mocowanie wykonane z głęboko tłoczonej stali ocynkowanej, posiada podwójną bieżnię kulek w głowicy skrętnej oraz tworzywowy pierścień uszczelniający. Temperatura pracy -25 ° C do + 80 ° C.
5. Mocowanie Intensive Use JS-JB
Seria JS-JB to obrotowe mocowania skonstruowane do intensywnego użytku przemysłowego o udźwigu do 1000 kg na zestaw.
Mocowanie wykonane jest z głęboko tłoczonej stali ocynkowanej. W głowicy znajduje się uszczelniona i utwardzona bieżnia kulek oraz kalamitka do jej konserwacji. Temperatura pracy: od -25 ° C do + 80 ° C, możliwa jest również temperatura pracy od -60 ° C do + 300 ° C.

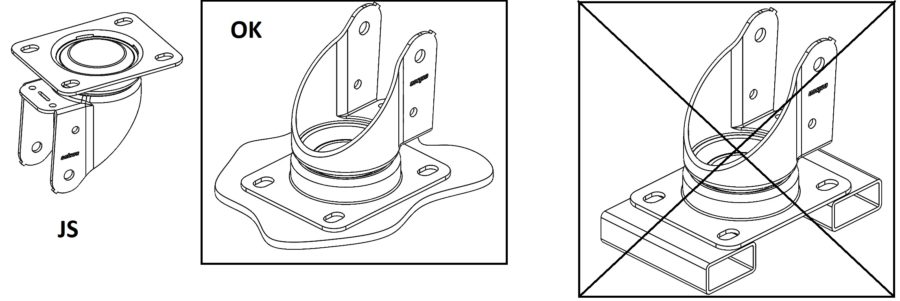

Cała powierzchnia płytki widelca, musi przylegać (stykać się, mieć kontakt itp.) z konstrukcją do której się ją mocuje.
6. Mocowanie Heavy Duty – ciężkie udźwigów JF-BF
Seria mocowań JF-BF to mocowania do dużych obciążeń. Mocowanie jest spawane ze stali ocynkowanej i posiada głowicę skrętną z hartowaną bieżnią kulek oraz kalamitką umożliwiającą konserwację. Temperatura pracy -25 ° C do + 80 ° C.
Cała powierzchnia płytki widelca, musi przylegać (stykać się, mieć kontakt itp.) z konstrukcją do której się ją mocuje.
Mocowania ze stali nierdzewnej:
7. Lekkie udźwigi JX-BX mocowanie ze stali nierdzewnej
Nierdzewne widelce obrotowe do lekkich zastosowań przemysłowych mają udźwig do 250 kg na zestaw. Mocowanie wykonane z głęboko tłoczonej stali nierdzewna (AISI 304 w standardzie) z podwójną bieżnią kulek w głowicy skrętnej uszczelnioną pierścieniem z tworzywa sztucznego. Temperatura robocza od -25 ° C do + 80 ° C.
Na zamówienie dostępne są mocowania ze stali nierdzewnej AISI 316 dla kół o średnicach 80 i 100 mm.
8. Mocowanie Intensive Use stal nierdzewna JX
Seria nierdzewna JX Intensive Use to obrotowe mocowania skonstruowane do intensywnego użytku przemysłowego o udźwigu do 800 kg na zestaw.
Mocowanie wykonane jest z głęboko tłoczonej stali nierdzewnej. W głowicy skrętnej znajduje się uszczelniona i utwardzona bieżnia kulek oraz kalamitka do jej konserwacji. Temperatura pracy: od -25 ° C do + 80 ° C, możliwa jest również temperatura pracy od -60 ° C do + 300 ° C.
Cała powierzchnia płytki widelca, musi przylegać (stykać się, mieć kontakt itp.) z konstrukcją do której się ją mocuje.
9, Mocowania produktów MEDYCZNYCH – RHOMBUS
Wybór mocowania
Dynamiczna żywotność kół skrętnych
Poniżej przedstawiamy tabelę porównawczą do testu ISO 22878/22883. Tabela porównuje oczekiwany dynamiczny czas życia różnych serii mocowań skrętnych przy maksymalnym ich obciążeniu. Ten test pokazuje bardzo długą żywotność kółek na mocowaniach JS w porównaniu z innymi typami mocowań. Wszystkie nasze mocowania znacznie przewyższają wymagania ISO.
Opór obrotowy
Tabela porównuje względny opór skrętu różnych typów zestawów skrętnych w % z typem JP ustawionym na 100%.Ten test pokazuje dużą różnicę oporu mocowania serii JP i JT w porównaniu do JS.
